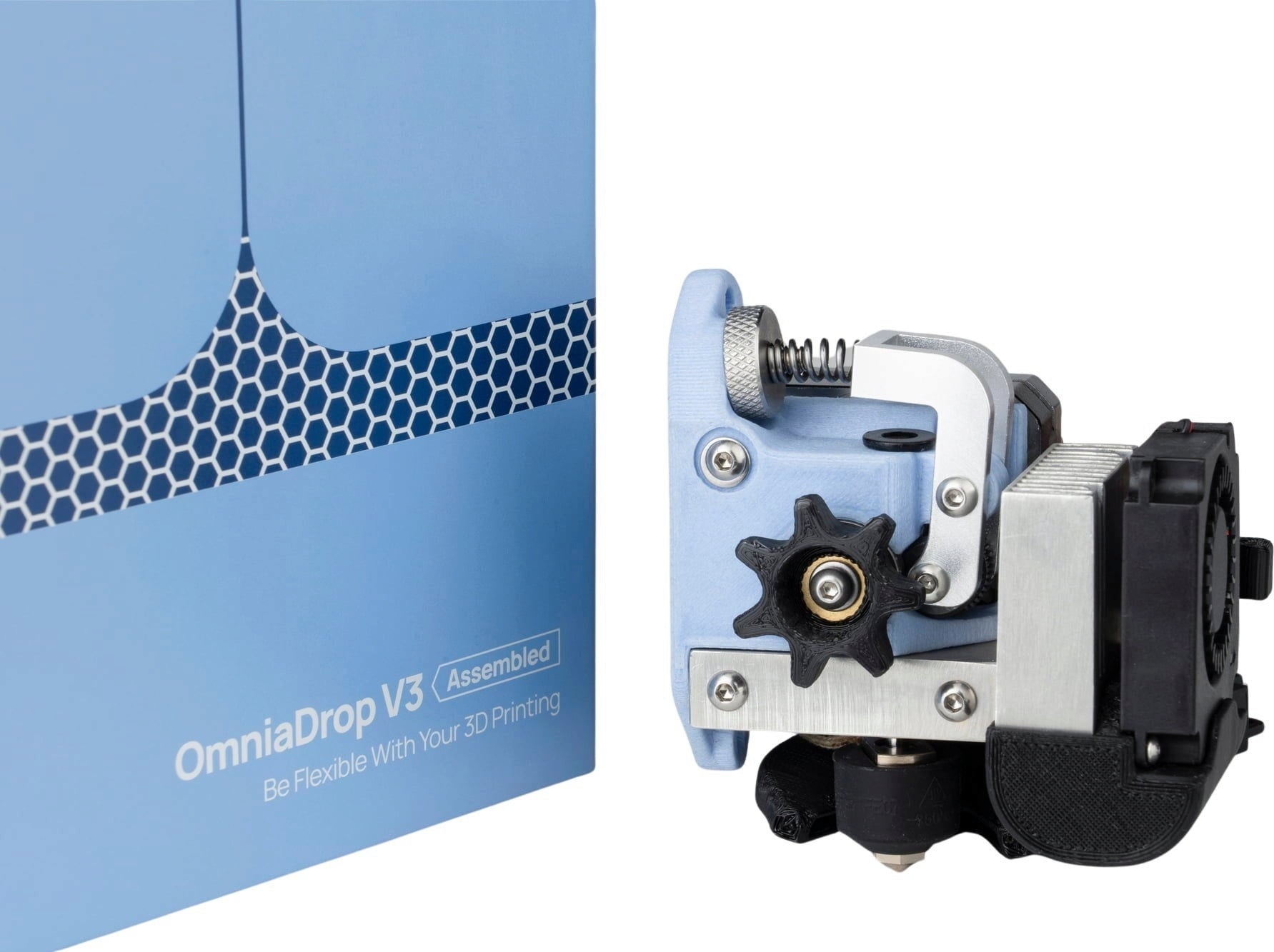

DropEffect OmniaDrop V3, Assembled

OmniaDrop V3 společnosti DropEffect je výjimečný All-in-One extruder, který je určen pro tisk flexibilních materiálů a materiálů na bázi vláken. Hlavní tělo extruderu je vyrobeno z kompozitních vláken PA-GF, která mají vysokou pevnost a nízkou hmotnost.

Malá planetová převodovka, ale silná vytlačovací síla

OmniaDrop V3 je vybaven prostorově úspornou planetovou převodovkou s vytlačovací silou 100 N, díky níž je extruder schopen tisknout i s těmi nejnáročnějšími materiály. Převodový poměr 5:1 znamená, že k pohonu filamentu o průměru 1,75 mm nebo 3 mm je zapotřebí nízký točivý moment.

Právě z toho důvodu je OmniaDrop V3 vybaven lehkým a kompaktním krokovým motorem Nema17 Pancake s hmotností 250 g, díky čemuž je také hmotnost celého extruderu mnohem nižší.

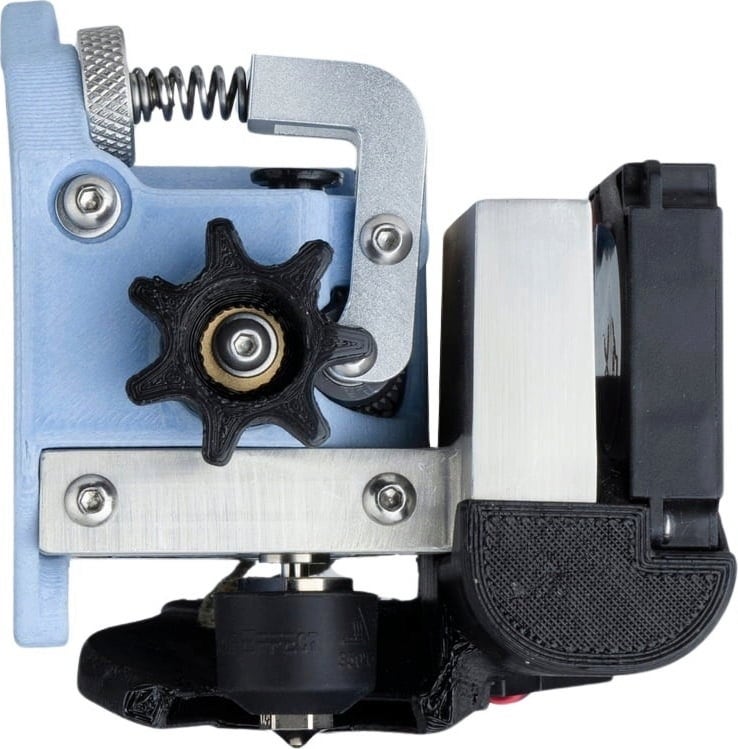

Duální pohonný systém z tvrzené oceli

Pro neklouzavé a bezpečné držení filamentu používá OmniaDrop V3 dvě hnací kola z tvrzené oceli s tvrdostí HRC 60+ a ostrými úzkými zuby. Povlak RNC, který dosahuje povrchové tvrdosti až HV3300+, zajišťuje dlouhou životnost převodů.

Zatímco hlavní hnací kolo je poháněno planetovou převodovkou, napínací kolo je poháněno hlavním hnacím kolem se dvěma kuličkovými ložisky.

Speciálně vyvinutý systém chlazení proti warpingu

OmniaDrop V3 má speciálně vyvinutý systém chlazení, který minimalizuje riziko deformace. Chladicí blok byl vyvinut tak, aby chlazený vzduch proudil svisle vzhůru, takže průvan z chladicího bloku neovlivňuje tištěný model.

Vylepšena byla také geometrie chladiče dílů, aby bylo možné rychle odvádět teplo z extrudovaného filamentu a dosáhnout tak vyššího chladicího účinku na větší ploše.

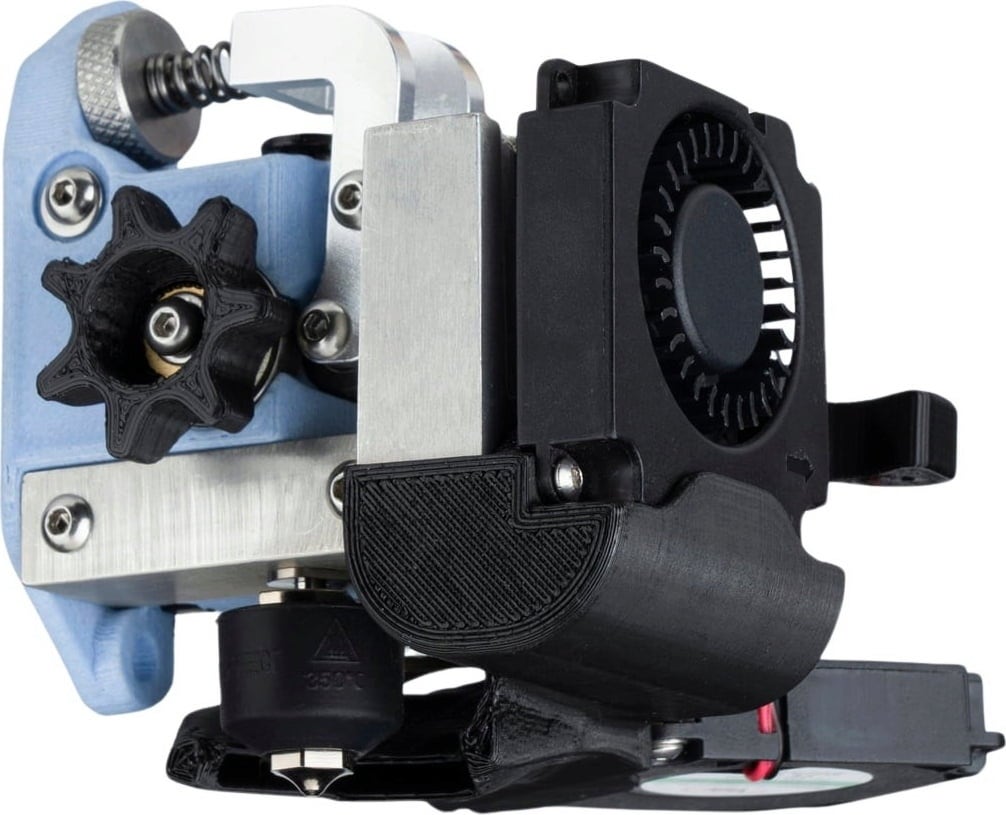

Chladicí ventilátor součástí

K extruderu byl přidán chladicí ventilátor dílů. Ten je zapotřebí při tisku některých polymerů, jako jsou PLA a TPU, ale je užitečný také při tisku mostů a dalších přesných detailů, protože zabraňuje kroucení na převisech.

Kruhový ohřívač jako hotend

Extruder je vybaven topným modulem pro rychlé měření a regulaci teploty pomocí kruhového ohřívače potaženého mědí a niklem (280 °C, 50 sekund), který se používá také jako hotend. Jeho výhodami jsou:

• rovnoměrná hustota výkonu kolem trysky;
• lepší rozložení teploty;
• rychlejší měření teploty;
• možnost umístění ventilátoru pro chlazení součástek ve tvaru písmene U nebo O blíže k trysce.

Krátká dráha filamentu pro preciznější práci s flexibilními filamenty

Chladicí žebra byla umístěna na bok chladicího bloku s cílem co nejvíce zkrátit dráhu filamentu. Tato zkrácená dráha filamentu zajišťuje rychlejší a přesnější reakce extruderu a nedochází k jeho zalamování. Ostré zuby obou hnacích kol uchopují filament velmi pevně z obou stran, což znamená, že je tlačen do hotendu hladce a rovnoměrně.

Kombinace krátké dráhy filamentu a robustních hnacích kol umožňuje tisk jakéhokoli typu flexibilního filamentu.

Kompatibilita s tryskami E3D

OmniaDrop V3 je kompatibilní s tryskami E3D. Extruder se dodává s originální mosaznou tryskou o průměru 0,4 mm.

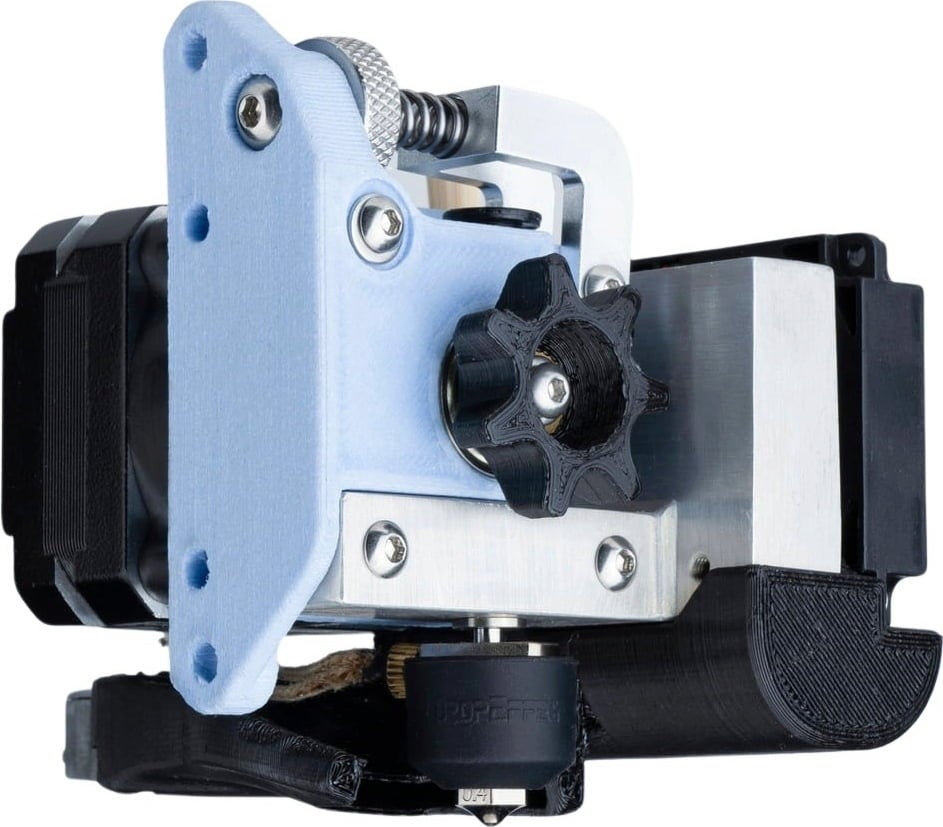

Symetrický design hardwaru

Všechny hardwarové součásti extruderu OmniaDrop V3 jsou konstruovány symetricky, což znamená, že extruder lze namontovat zrcadlově.

Hlavní tělo extruderu je rovněž vyrobeno pomocí 3D tisku a lze jej upravit podle individuálního přání uživatele.

Seznam příslušenství:

• 1x šestihranný klíč H2,5
• 1x imbusový klíč H2.0
• 1x imbusový klíč H1.5
• 1x podložka
• 1x silikonové tepelné mazivo (0,5 g)
• 2x závitová vložka M3
• 4x závitová vložka M2
• 1x otevřený klíč H6.0
• 1x prodlužovací kabel ventilátoru 5 cm - JST-XHP
• 1x prodlužovací kabel termistoru 5 cm - JST-XHP
• 1x prodlužovací kabel motoru 5 cm - JST-XHP
• 1x prodlužovací kabel topného tělesa 5 cm
• 1x prodlužovací kabel ventilátoru 5 cm - DuPont
• 1x prodlužovací kabel motoru 5 cm - DuPont
• 1x prodlužovací kabel termistoru 5 cm - DuPont

Zde naleznete užitečný návod k montáži a tisku.
