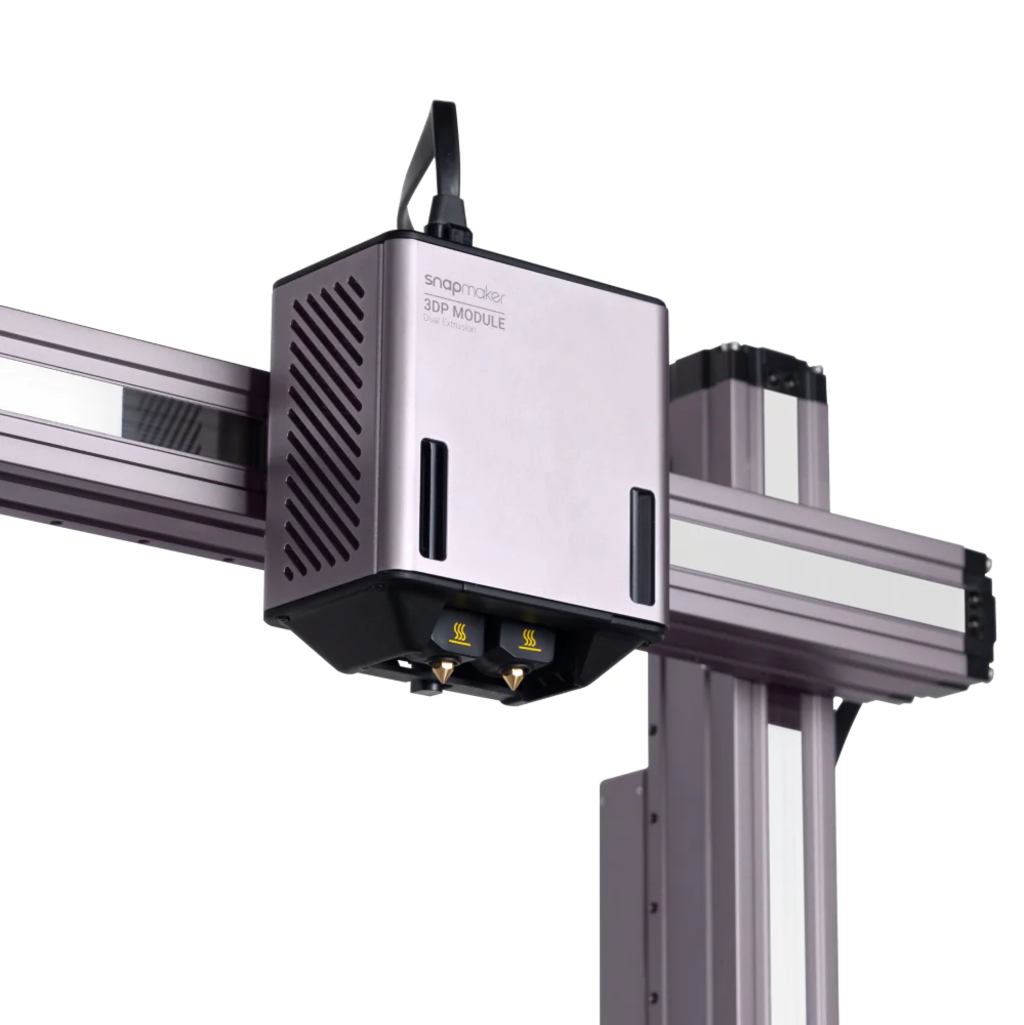

Snapmaker Dual Extrusion Module

Použití dvou materiálů současně

Modul umožňuje duální extruzi a práci se dvěma různými materiály současně - můžete např. kombinovat PLA a TPU. Modul duální extruze je proto velmi užitečný, zejména pokud jsou vyžadovány podpůrné konstrukce, jako v případě ve vodě rozpustného PVA filamentu. Totéž platí pro materiál HIPS v kombinaci s PLA. Pro snadnější odstranění lze použít trochu oleje, ale není to nezbytně nutné.

Vícebarevný tisk

Většina 3D modelů se tiskne v jedné barvě, ale "oživuje" se různými vlastnostmi filamentu, jako je lesk, průhlednost, třpytky apod. S modulem pro duální extruzi můžete nyní posunout svou kreativitu na novou úroveň a tisknout ve více barvách. To umožňuje dosáhnout větší hloubky, pohybu a samozřejmě jedinečnosti. Ne každý se může pochlubit vytvářením vícebarevných 3D modelů!

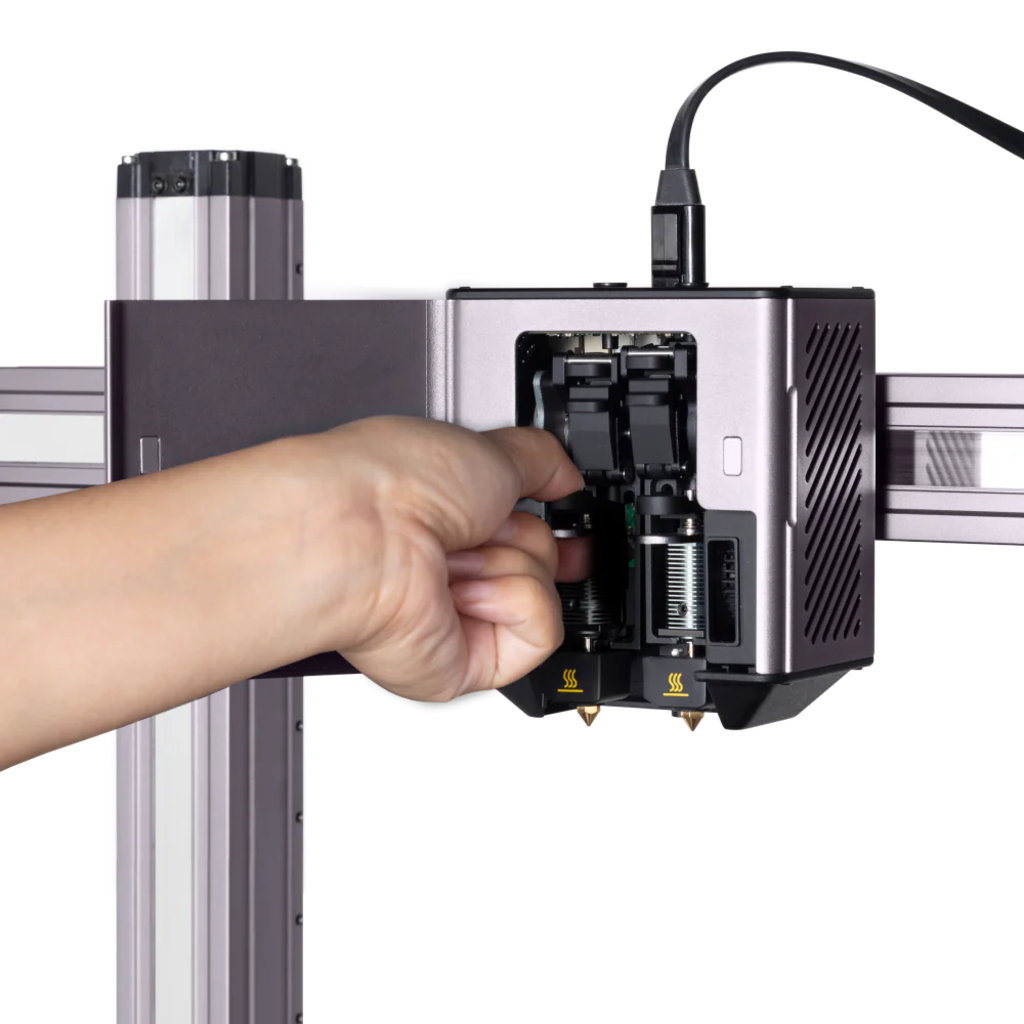

Rychlá výměna topných bloků

Výměnu topných bloků zvládnete za pouhých 5 sekund. Je to hračka! Díky tomu můžete pracovat i s technickmi materiály, jako jsou PA-CF a PA-GF.

Software Luban rozpozná topný blok a automaticky nastaví všechny parametry.

Kombinace krokového motoru, planetové převodovky a duálního extruzního systému

Tato jedinečná kombinace na každém z hotendů zajišťuje plynulou extruzi s průtokem 20 mm³/s, což zaručuje neuvěřitelnou kvalitu!

Tzv. planetová převodovka využívá převodový poměr 7,5:1, což jí umožňuje přenášet výkon z krokového motoru s mnohem vyšším točivým momentem. Z tohoto důvodu společnost Snapmaker používá pro modul i menší motory, aby dosáhla požadované tažné síly. Převodovka je poměrně lehká, což přispívá k tomu, že při stejném zrychlení dochází k menším vibracím nástrojové hlavy. Kvalita a přesnost tisku proto zůstává stejná jako u jednoduchého extruzního modulu.

Převody s 68 zuby mají průměr 12 mm, což zajišťuje dostatečnou styčnou plochu s filamentem. Díky rovnoměrnému působení síly vychází z trysky přesně správné množství filamentu, ani příliš mnoho, ani příliš málo.

Chladicí systém se 4 ventilátory

Zbytky filamentu na ucpané trysce jsou hororem pro každého! Tento problém by měl vyřešit modul duální extruze, protože každý hotend je vybaven vlastním speciálním ventilátorem. Ventilátor zajišťuje, že se filament v chladiči příliš brzy neroztaví a neucpe hotend.

Kromě ventilátorů hotendu má modul další dva ventilátory (levý a pravý) pro chlazení trysek a výtisků.

Přepínání hotendů pomocí motoru

Přepínání mezi hotendy je u tiskáren s duální extruzí obecně poměrně časově náročný proces, zejména s ohledem na to, že na jedné tiskové hlavě jsou dva hotendy! Modul Snapmaker je v tomto případě docela šikovný, protože je vybaven elektronicky řízeným 3s přepínačem hotendů, který aktivuje motor pro provedení změny. Funguje to takto: když G-kód signalizuje, že je třeba vyměnit hotend, motor vyzve lineární kolejnici, aby provedla těžkou práci. Hotend je vyměněn a tisk pokračuje do 3 sekund - s přesností opakování 0,012 mm.

Kompatibilní s různými velikostmi trysek

Tisk můžete ještě zrychlit a vylepšit individuálním nastavením parametrů pro každou z velikostí trysek v systému Luban.

Model můžete vytisknout následujícím způsobem:

• vyhřívací blok 1 s nízkou rychlostí a 0,2mm tryskou pro větší stabilitu a lepší kvalitu;
• vyhřívací blok 2 s vysokou rychlostí a 0,6 nebo 0,8 mm tryskou pro prostorné podpůrné struktury.

Automatické vyrovnávání

Teoreticky můžete zapomenout na kalibrační desku. Na vyhřívané podložce je modul vybaven senzorem přiblížení, který zaznamenává data pro každý jednotlivý bod. Ty jsou pak automaticky zpracovány řídicí jednotkou.

Kalibrace výšky Z se provádí pomocí optoelektronického spínače.

Obnovení tisku po výpadku napájení a senzor vyčerpání filamentu

Resetování po výpadku napájení je automatické: stačí postupovat podle pokynů na dotykovém displeji. Nemusíte se obávat ztráty průběhu tisku ani jiných dat.

Praktický senzor vyčerpání filamentu detekuje, když se filament vyčerpá nebo přetrhne. Při tisku pouze jednou tryskou se provoz aktivní trysky zastaví, zatímco neaktivní tryska nepřerušuje chod zařízení. Při tisku s oběma tryskami se zařízení vypne, jakmile zjistí, že filament dochází.

Technické specifikace

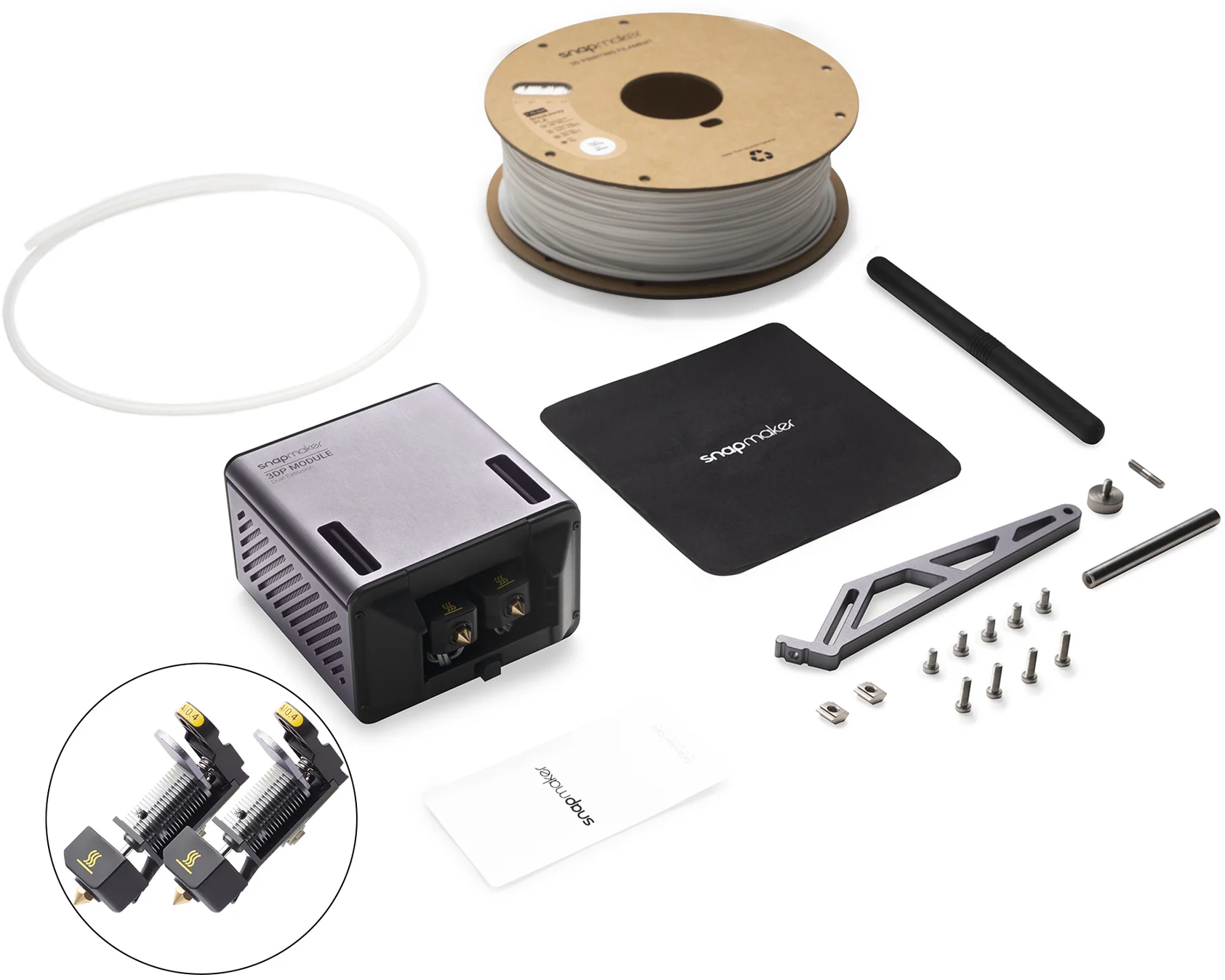

Rozsah doručení

• 1x modul duální extruze
• 1x stručný průvodce
• 1x krytka držáku filamentu
• 1x osa držáku filamentu
• 2x trubice na filament
• 1x držák filamentové trubice
• 1x čisticí hadřík
• 1x kalibrační karta
• 2x kabelová svorka
• 1x drátěný kartáč
• 1x T-matice
• 1x závitový šroub z nerezové oceli
• 4x šroub s válcovou hlavou M4 x 12
• 5x šroub s válcovou hlavou M4 x 10
